ステップバイステップで学ぶ！マルチカラー3Dプリンター完全攻略ガイド
レベル３）オリジナルキーキャップを作ってみよう！
《実践》オリジナルキーキャップを作ってみよう！
| このステップのねらい | |
|---|---|
| 目標１ | 既存の3Dモデルを改造することで、オリジナルモデルの作成に備える |
| 目標２ | 単位とスケールについて理解する |
パソコンやスマートフォンが当たり前の時代に、私たちが日々何気なく触れているキーボード。実はその世界に、熱狂的なファンコミュニティと創造性あふれる文化が存在していることをご存知でしょうか。
今、自作キーボードやカスタムキーボードが空前の人気を博しており、コレクターたちの間では一つのオリジナルキーキャップが1500〜3000円という驚きの価格で取引されています。
メカニカルキーボードの花形ともいえるキーキャップは、実は共通規格化されているため、3Dプリンターを活用すれば誰でも自分だけの特別なキーキャップを作り出すことができるのです。難しそうに感じるかもしれませんが、テンプレートを使えばオリジナルキーキャップは3Dプリンター向けのモデリングのスキルアップにピッタリなテーマです。
キーキャップ規格は主に「チェリーキー」と「ロープロファイルキー」の2種類があり、本記事では普及率の高いチェリーキーを使ったあなただけのオリジナルキーキャップ製作の世界へご案内します。
キーキャップのデータを入手しよう
ゼロからキーキャップをモデリングすることもできますが、Constantino Schillebeeckx氏が
MITライセンスのキーキャップのデータを無料公開してくれているので、今回はそれを使用していきましょう。
https://github.com/ConstantinoSchillebeeckx/cherry-mx-keycaps
3DCADのSTEPファイルと、3DメッシュのSTLで配布されています。
今回はBlenderで開きたいのでSTLでダウンロードします。

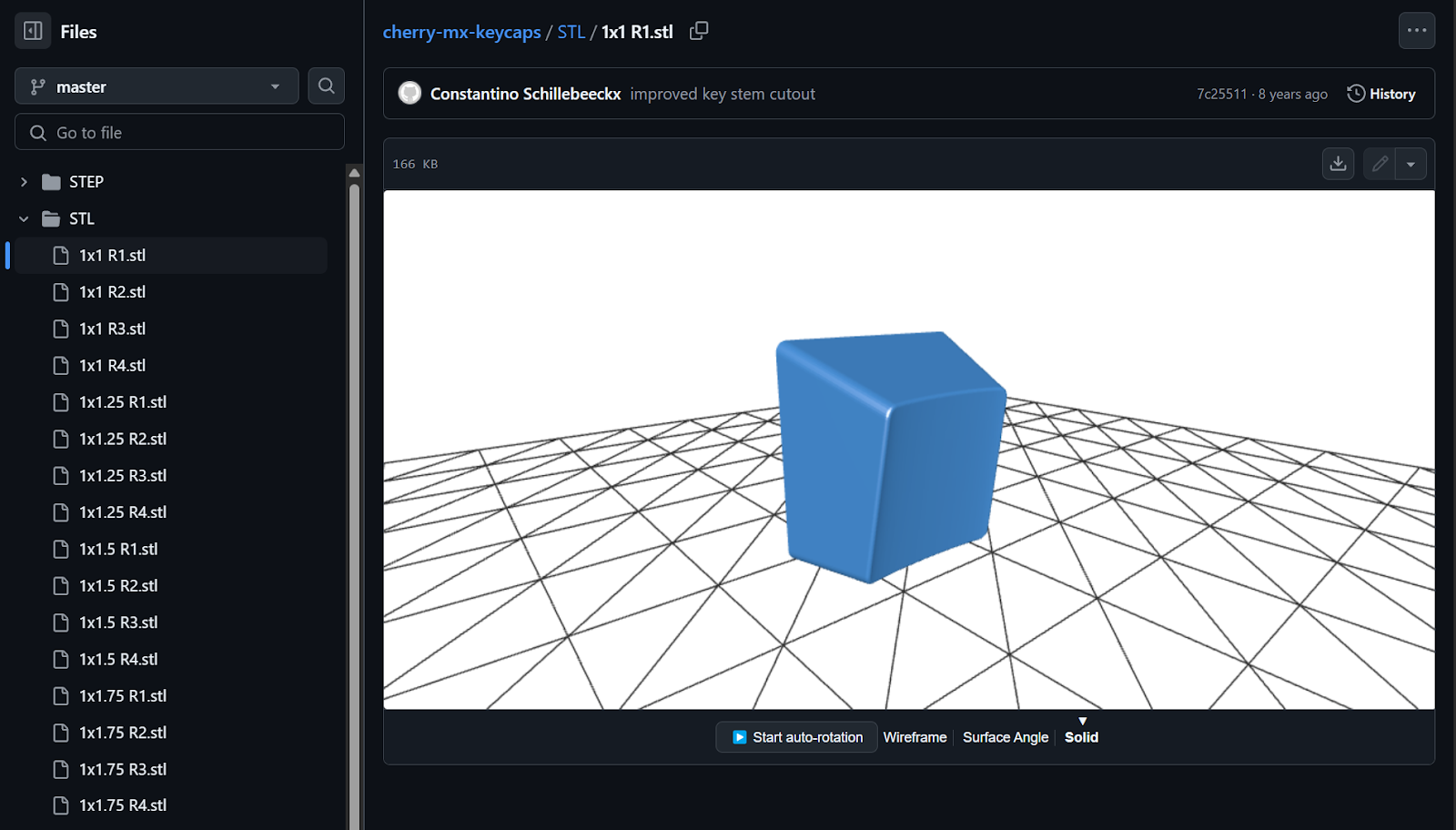

Githubから実物データをプレビューできるので、自分が作りたいキーを選んでダウンロードします。
段差や好みの傾斜によってR1〜4まで選ぶことができます。
様々なタイプのキーがありますが、今回は一般的なEscやASDWキーで使用したいため、汎用的1x1の中でも傾斜の少ないR3を選択します。
キーキャップの読み込み
STLデータをBlenderに読み込みます。

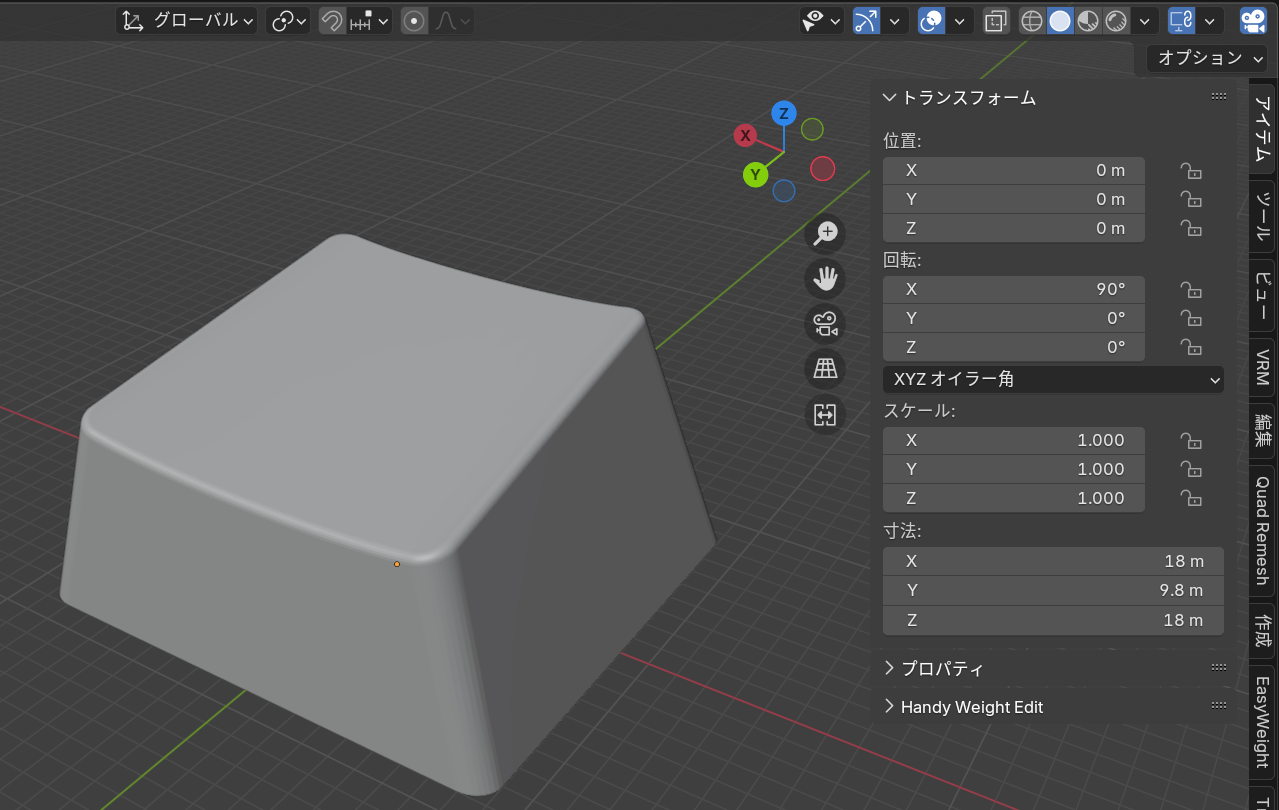

Blenderの単位はメートルなため、18mとして読み込まれてしまいました。

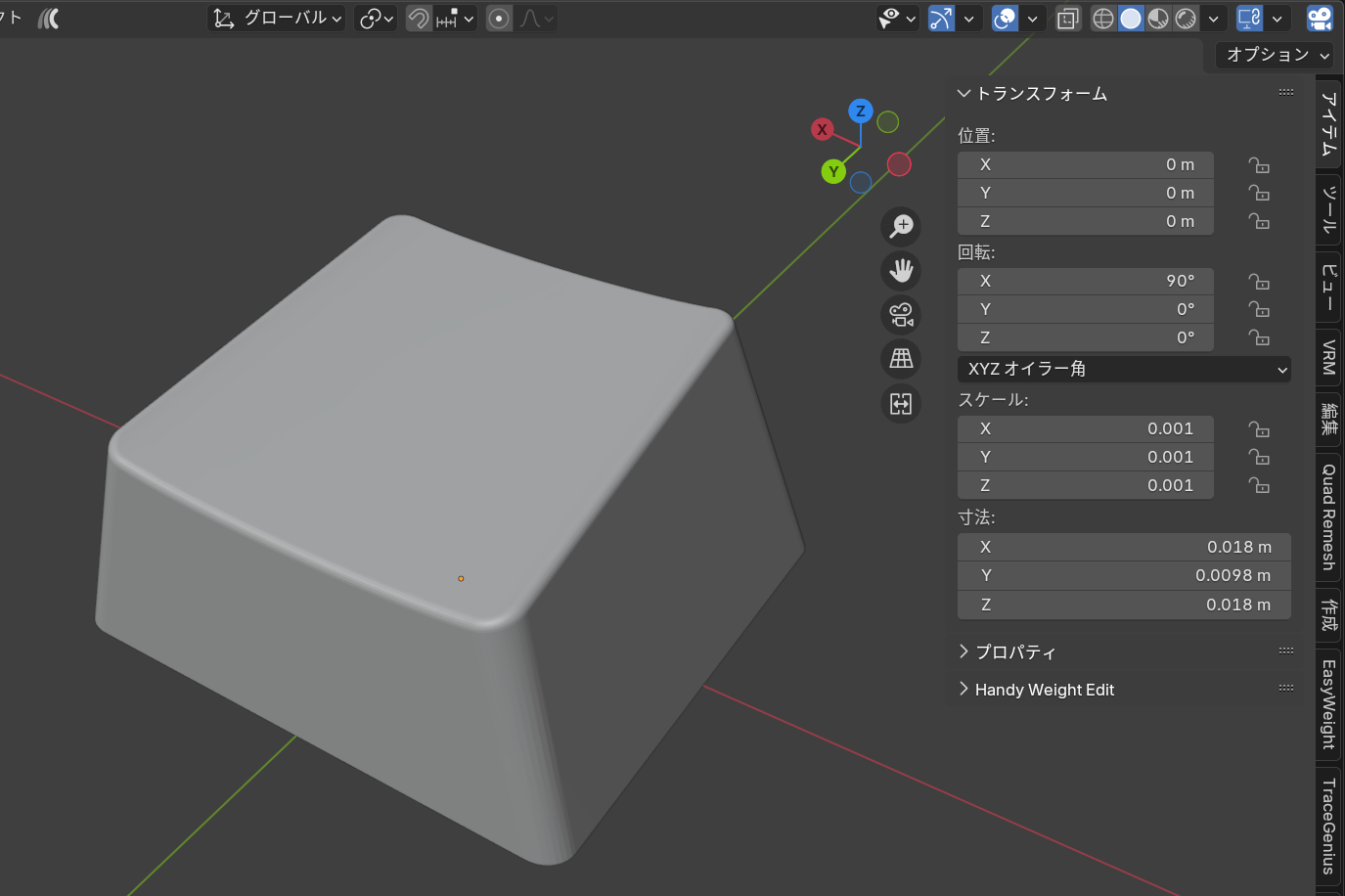

設計はmmで行われているはずなので、スケールに0.001を入力して、横幅18ｍｍに変更します。
STLのスケールは数値だけで、単位の情報が含まれていないことに注意して下さい。
キーキャップのカスタム
まずは練習でBlenderのマスコットキャラクター、スザンヌを呼び出してキーキャップの上にくっつけてみましょう。

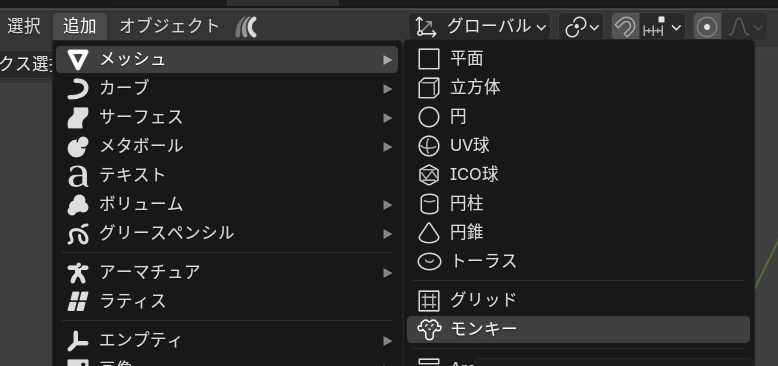

オブジェクト＞追加＞モンキーを選択します。3ｍとかなりの大きさで出現するためスケールで縮、移動、回転でキーキャップの上に配置します。
書き出し
STLで書き出すと、また単位の情報が消失するため、3MFフォーマットで書き出します。
前回のおさらいになりますが、Blender 3MF Format Blenderの3MFフォーマットはこちらから無料で利用できます。また、エクスポート＞3mf形式で書き出します。この際に、書き出し設定をしっかり確認しましょう。
選択物のみ、スケール１、精度がデフォルトで４ですが、このままだと書き出し後にメッシュが削減されてが崩れてしまうため、最大値の１２に設定することを推奨します。
スライサー（色の設定）
スライサーで3MFを読み込みます。
正しいスケールで読み込まれていることがわかります。
色塗り機能で、マテリアルを分けます。

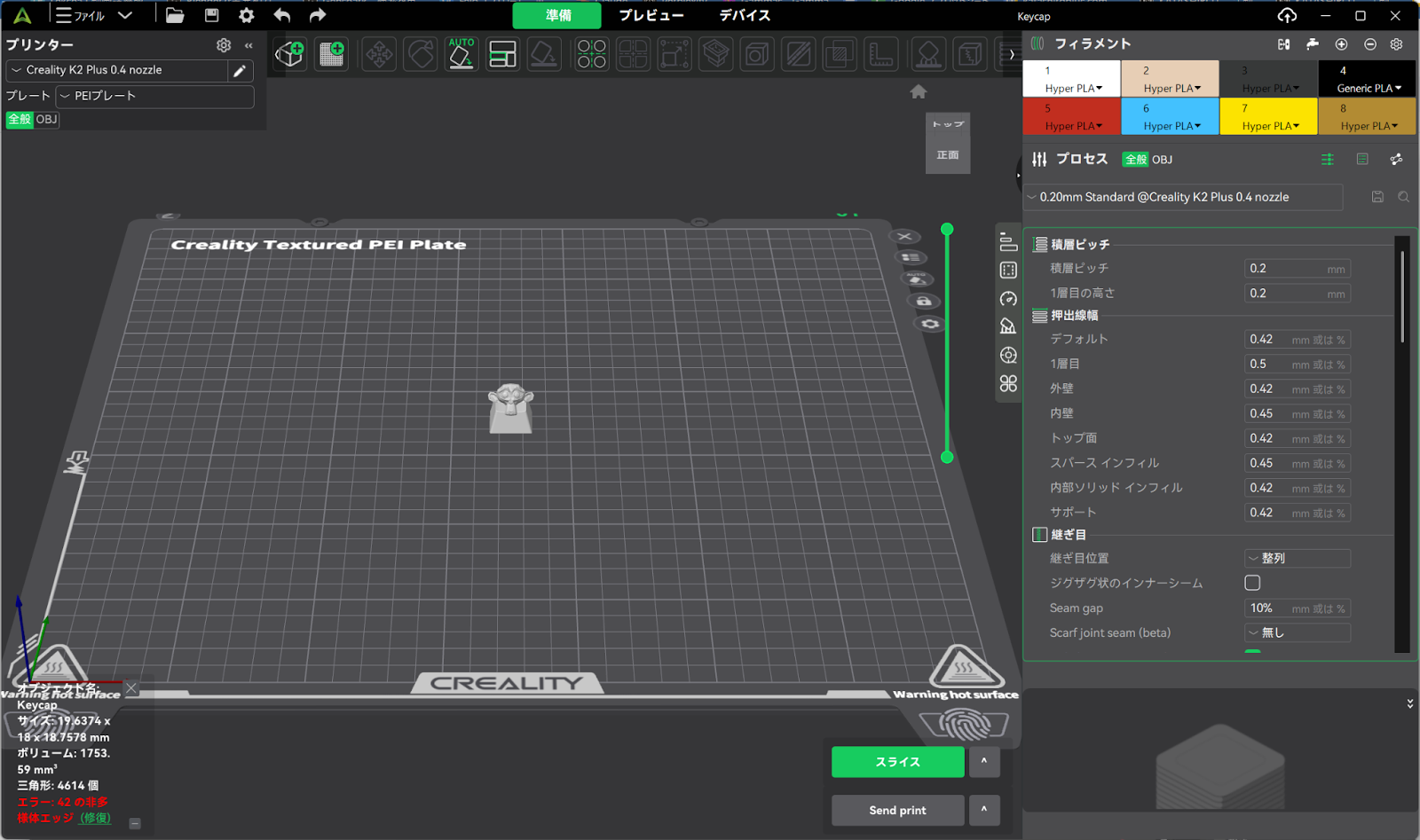

K2 Plus Comboでキーキャップが一度に何個作れるかシミュレーションしてみる
K2 Plus Comboは35センチと印刷可能サイズがかなり大きいため、キーキャップが一度に何個作れるのか気になりました。

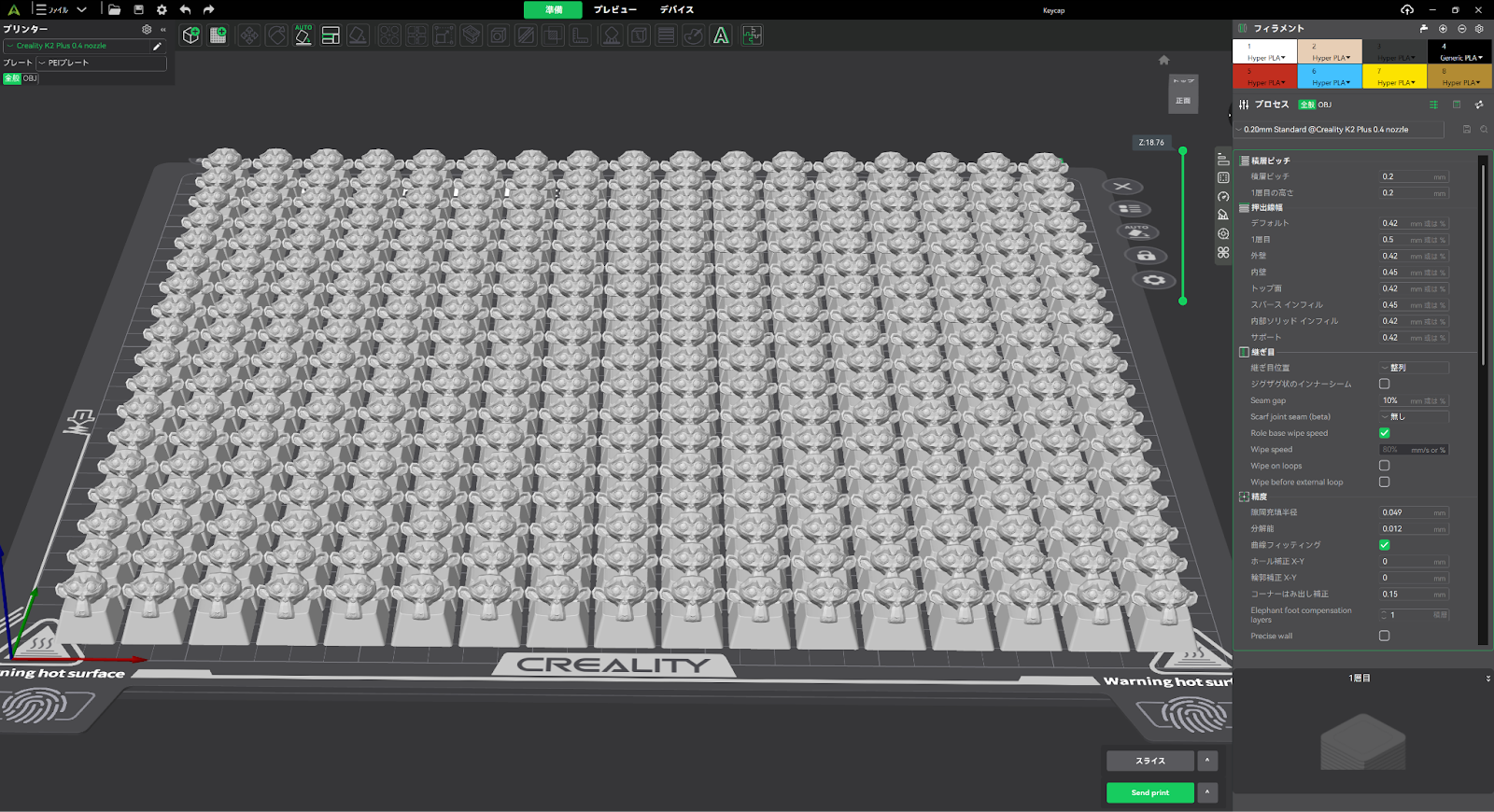

並べてみたところ、17×16で306キーも一度に印刷することが可能なことがわかりました。一度にこれだけ生産できれば、現実的に販売したりイベントで配ったりできますよね。K2 Plus Comboの魅力がよくわかりました。
完成！

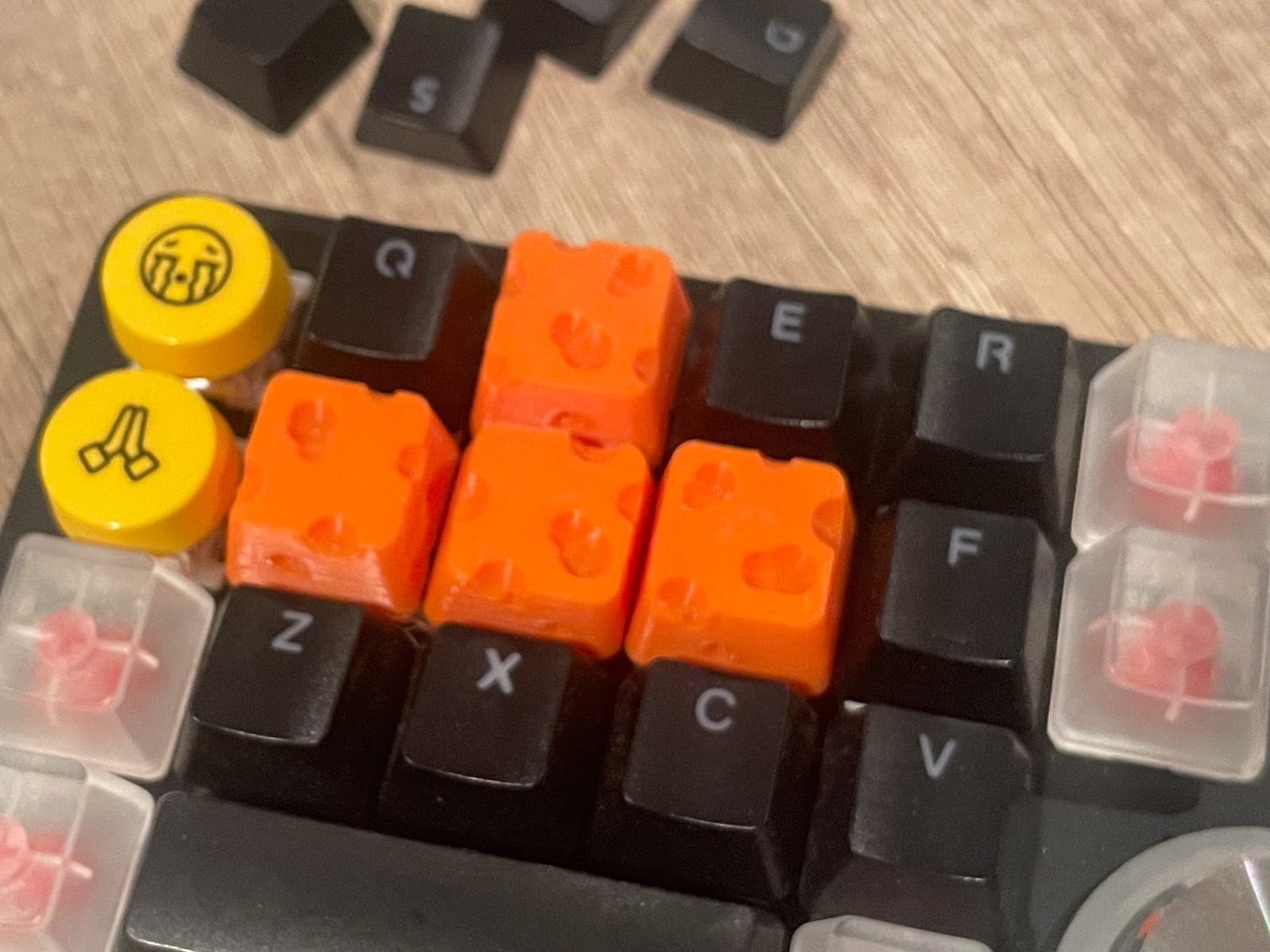

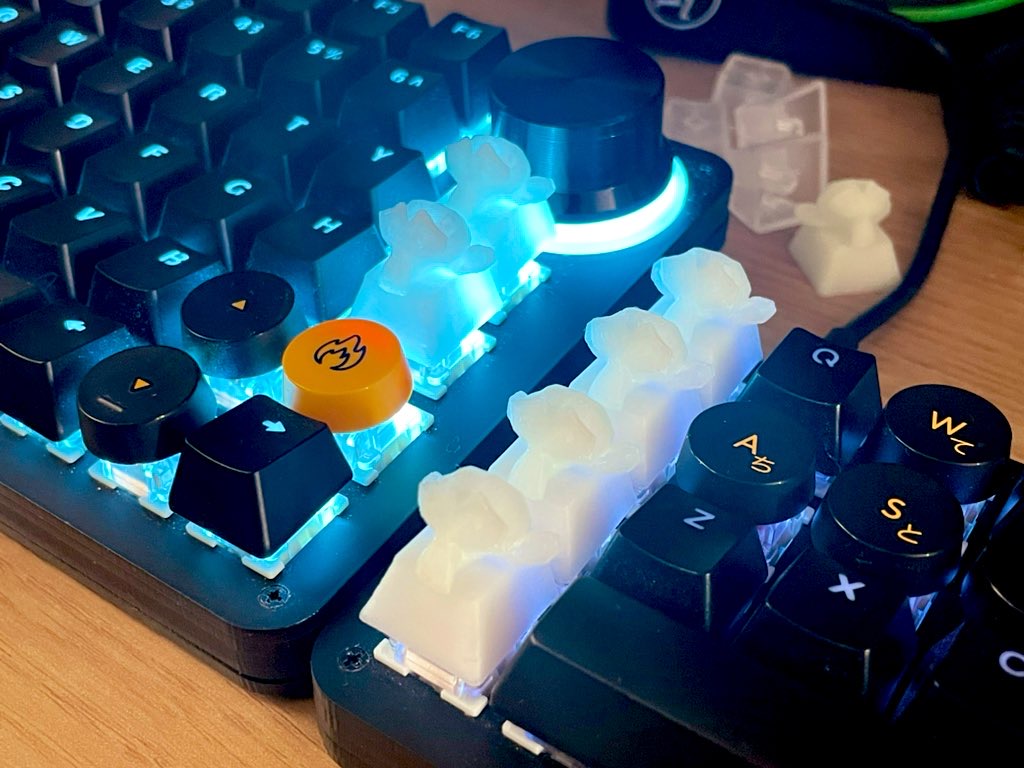

実際に自作キーキャップを作ることができました。
今回はBlenderのスザンヌを使いましたが、自分で作成したキャラクターなど、様々な応用が可能です。
皆様も、ぜひオリジナルキャラクターのカスタムキーキャップを作って遊んでみて下さい。
光るキーボード

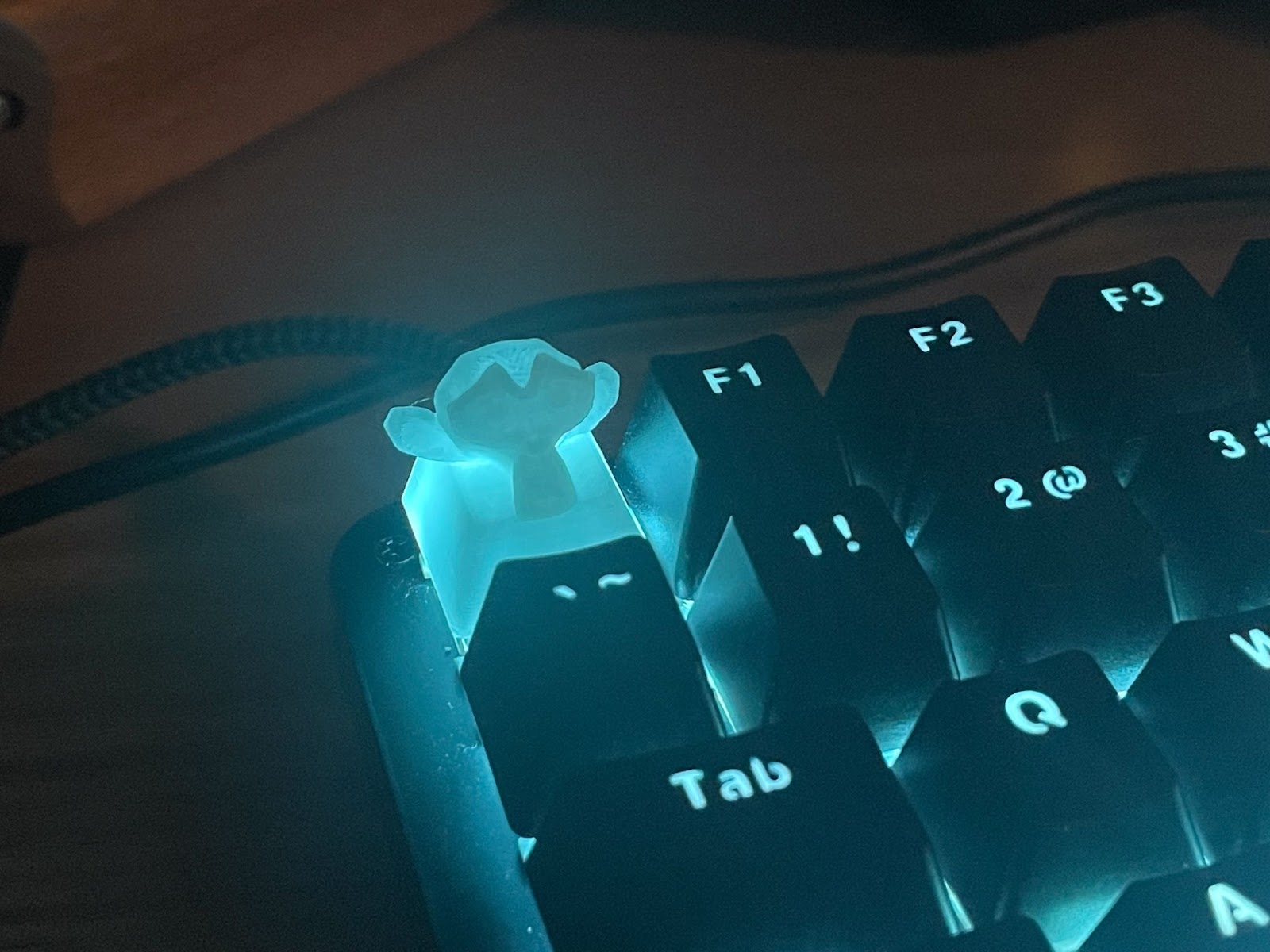

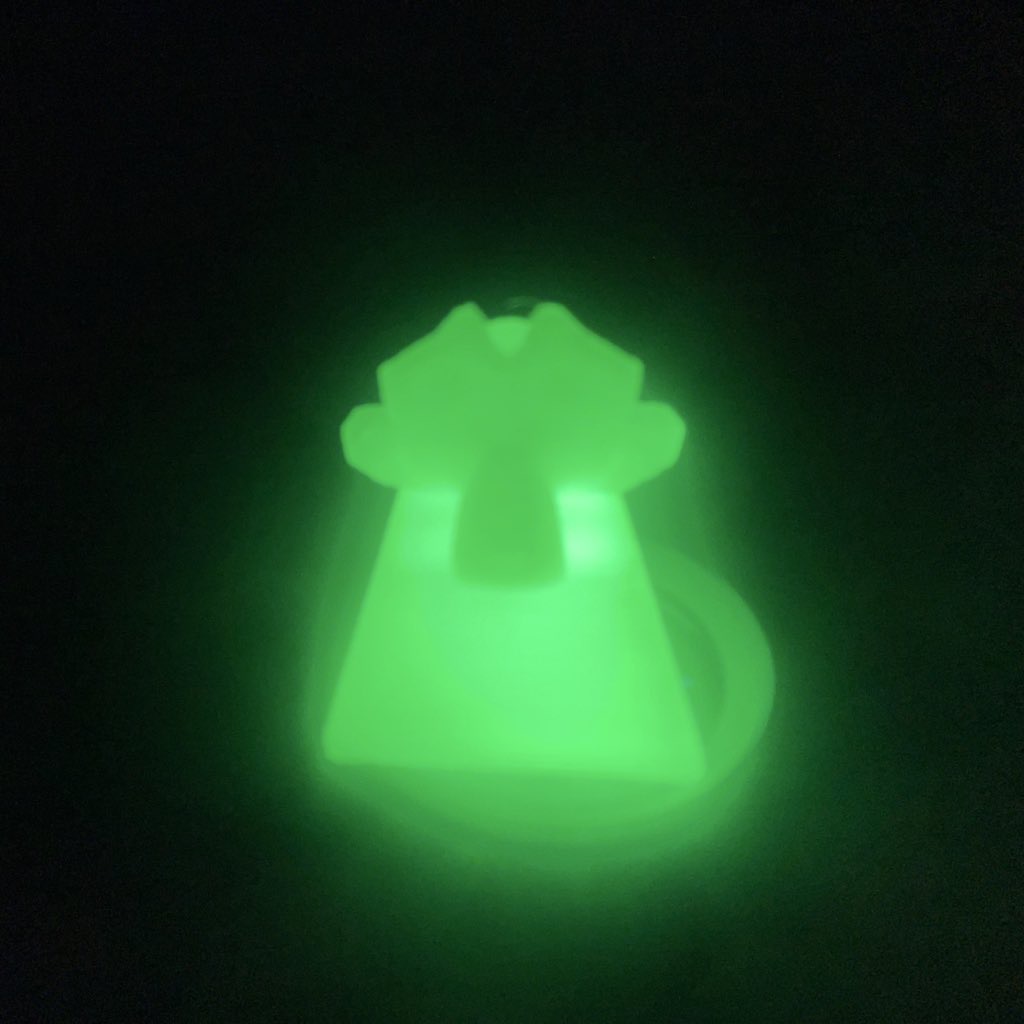

クリスマスプレゼントに蓄光フィラメントをいただいたので、光るキーキャップを作成しました。これはとても可愛いですね。
