《実践》誰でもできる簡単モデリング！押し出しで立体タイポグラフィーに挑戦してみよう

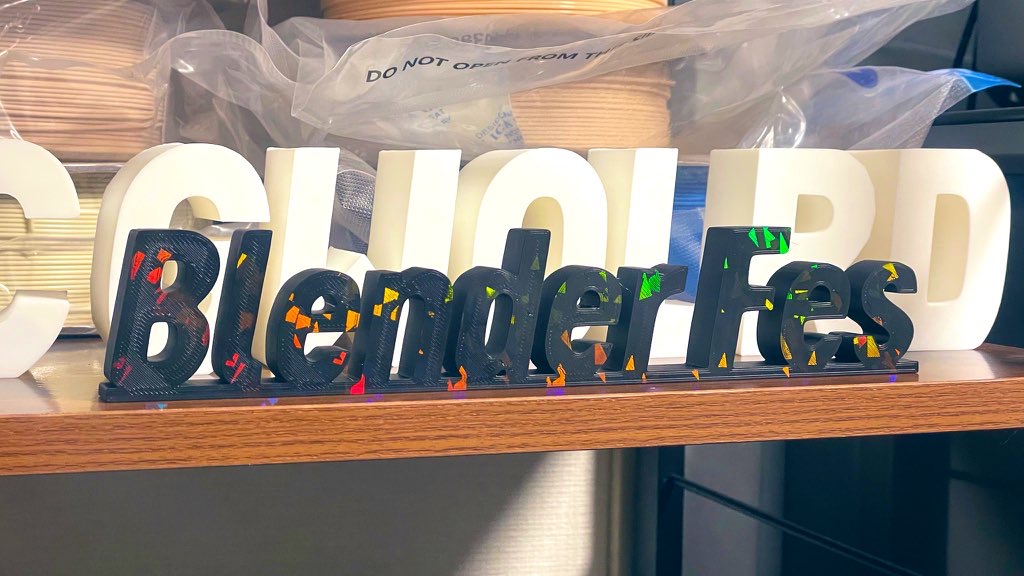

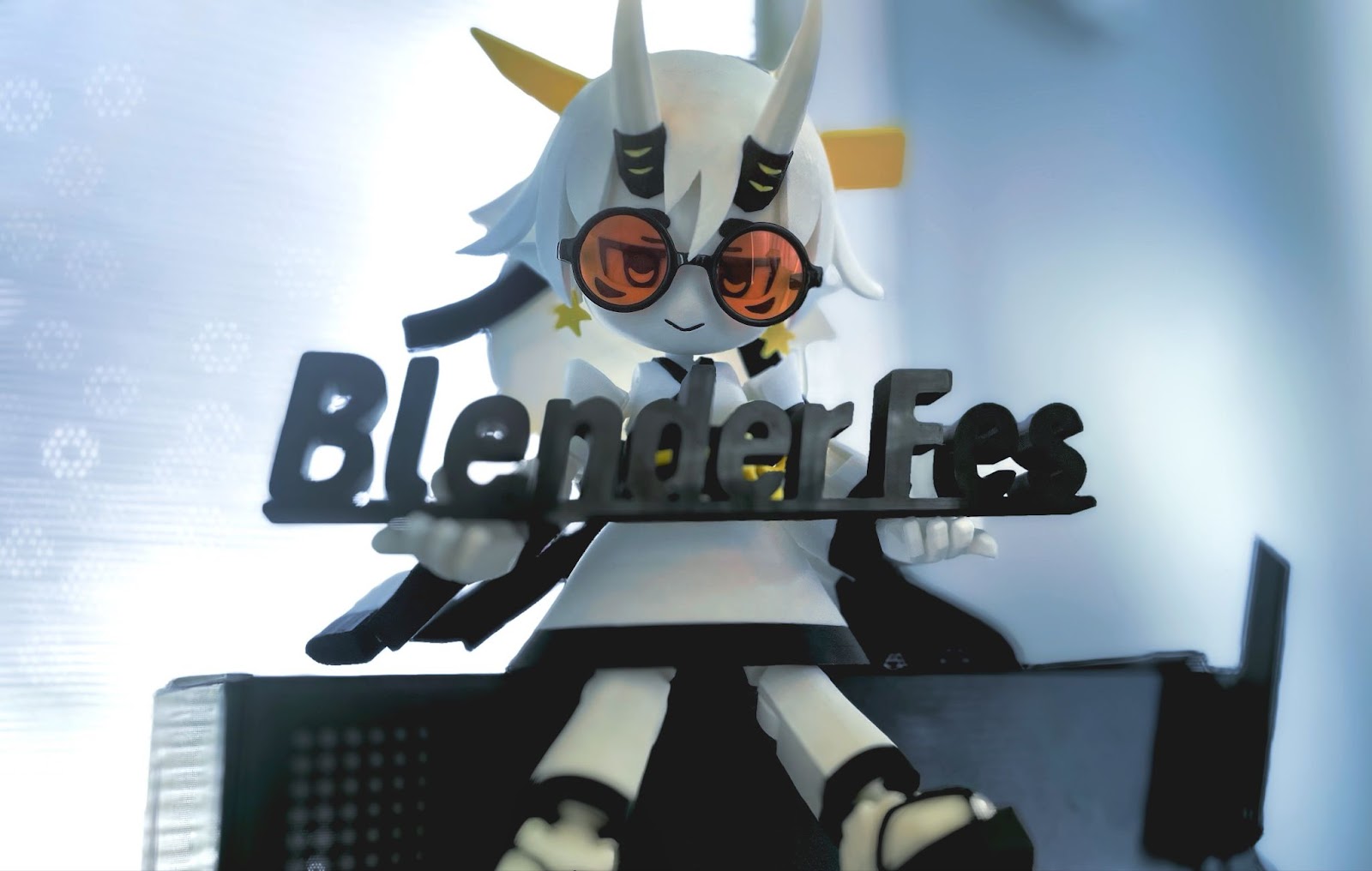

最も簡単にオリジナルの作品を作る方法は、文字やロゴなどのタイポグラフィーを立体化し、3Dプリントすることです。企業や個人のアイコンやロゴを立体化するだけでも、実際に飾れる素敵なディスプレイを作ることができます。

このステップのねらい
目標１	サーフェスとソリッド、マニホールドの違いを理解する
目標２	2Dデータから押し出しを使い、最も簡単なデジタル原型データを作る

ワークフロー

ロゴデータ（SVG）の入手

パスデータ（SVGファイル）を利用して、ロゴをBlenderに読み込みます。

今回はCGWORLDのホームページの左上のロゴをダウンロードして使用しました。パスのデータであるSVG形式だったため、そのままインポートすることができます。

PNGなどの通常の画像ファイルの場合、AdobeIllustratorやWebアプリを使用してSVGに変換できるため、事前に変換しておくとよいでしょう。

BlenderにSVGを読み込む

Scalable Vector Graphics(.svg)でSVGをインポートしますが、最新のBlenderではデフォルトで有効になっていないので、設定＞プリファレンス＞アドオンから事前に有効にする必要があります。

ファイル＞インポート＞Scalable Vector Graphics(.svg)を選択します。

カーブからメッシュに変換

カーブとして読み込まれているため、右クリックメニュー＞変換＞メッシュでメッシュに変換します。

自立加工

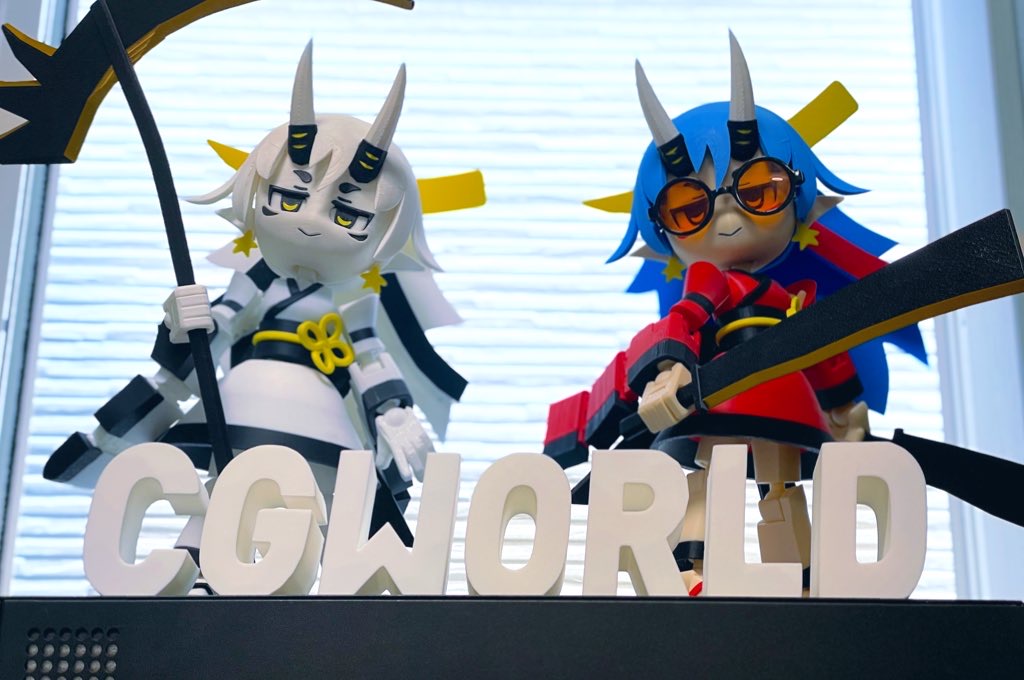

このままでは出力した際に、C、G、Oの文字が自立しません。

文字の下側をわずかに潰し、自立するように加工します。元のロゴのイメージをなるべく崩さないように、プロポーショナル編集やスケール機能を用いて微調整します。

押し出し

押し出す前に「面の向き」を表示して、面が裏返らないように注意しましょう。

押し出し（領域）＞YXZ＞Z方向に押し出しをします。

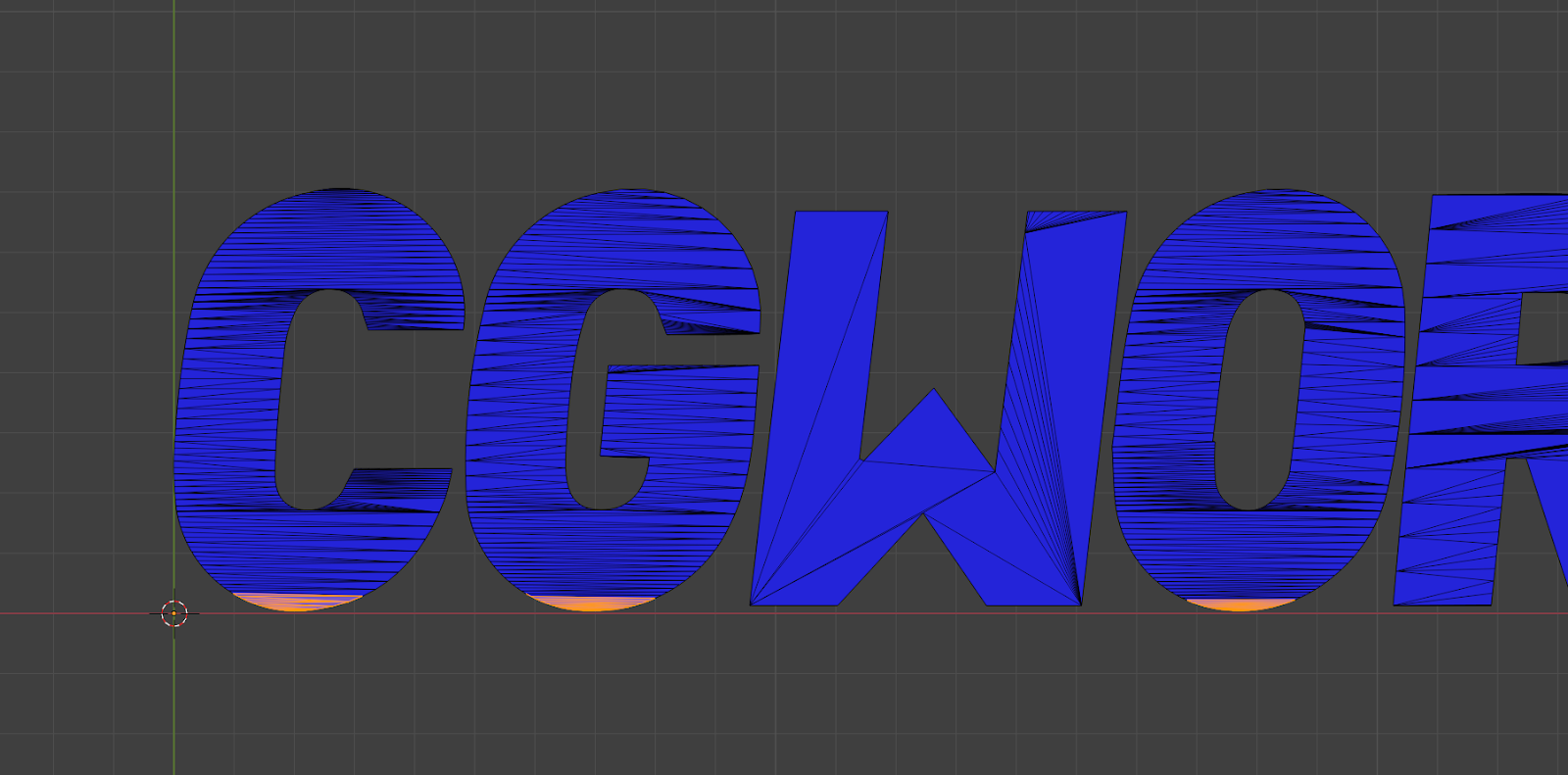

青色になれば成功です。

面が裏返った時の対処法

押し出しや面貼りなどの処理に失敗するとメッシュ表面の一部、あるいは全体が赤色になります。赤い面は面の法線が裏を向いているということです。これでは、負の質量の存在しない物体になってしまうため、オブジェクトモード＞面選択モード＞メッシュ＞ノーマルから修正しましょう。

スケール調整

サイドパネル（Nタブ）＞アイテム＞寸法を見ながら、スケールを合わせます。

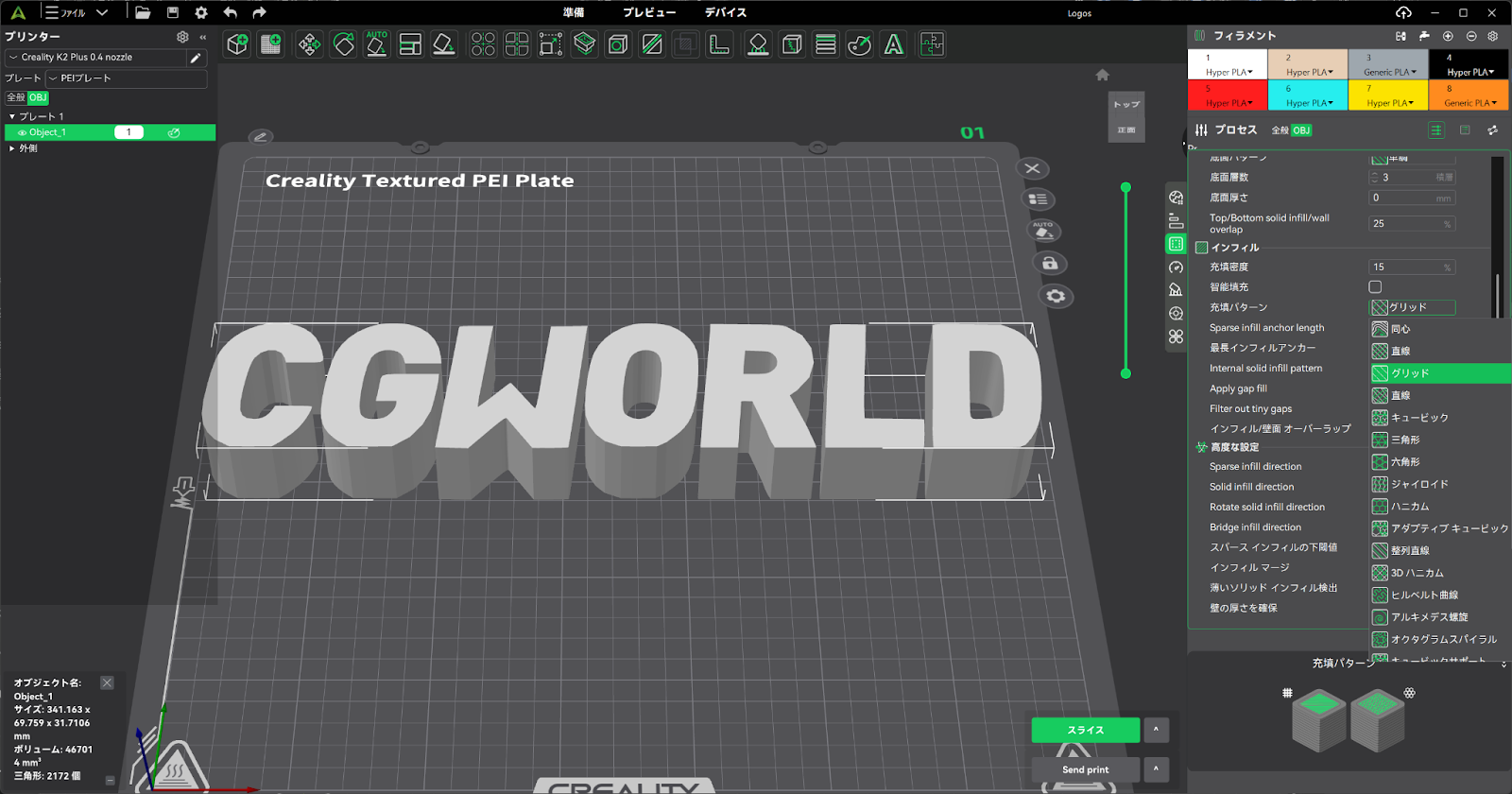

K2 Plus Plusの最大造形サイズが35×35×35cmなので、横幅を0.34m程度に設定します。

3MFでの書き出し

3Dプリンターで最も一般的なフォーマットはSTLでしたが、近年では3MFフォーマットが一般的になってきました。STLよりも新しいフォーマットでトラブルも少ないため、3MFで書き出します。GitHubで公開されているBlender向けの3MFフォーマットがあるため、こちらを利用します。Blender 3MF Format
